TopWorx閥位開關 TX系列的選擇與使用
2022/3/25 13:12:10??????點擊：
TopWorx閥位開關 TX系列的安裝
正常和反向的作用
TopWorx閥位開關 TX系列的安裝說明
1. 拆卸裝置的上部外殼，以便接近目標凸輪總成。
2. 將設備按您想要安裝的方向放在安裝表面以上。旋轉軸使閥瓣對準執行器槽。在某些情況下，它可能是必要的旋轉軸上的目標凸輪以允許裝配。對于大多數單位，目標c am是被保證的帶壓縮彈簧。簡單地抓住凸輪，推下，并按要求重新調整凸輪。在一些裝置上，目標凸輪是固定與卡環。對這些單位，去底座總成的軸需要改變方向。一旦移出底座總成，拆卸固定目標凸輪的卡環，并根據需要旋轉。
3.使用時要小心，不要允許軸上有不適當?shù)妮S向(推力)負載。
4. 在緊固安裝組件硬件之前，循 *-環閥門幾次。這允許軸在小齒輪槽或聯軸器自中。
5. 總是使用健全的機械實踐時，扭矩下來的硬件或制造氣動連接。詳細信息請參閱集成氣動控制閥部分有關氣動連接的信息。
6. 該產品與塑料插頭一起裝運在導管入口，以保護內部部件在運輸和搬運過程中產生的碎片。這是我們的責任接收和/或安裝人員提供適當?shù)拿芊庋b置，以減少當儲存在室外或安裝時，碎片或濕氣的侵入。
7. 安裝程序或終端用戶有責任按照要求安裝本產品電氣規范或其他地區規范定義適當實踐

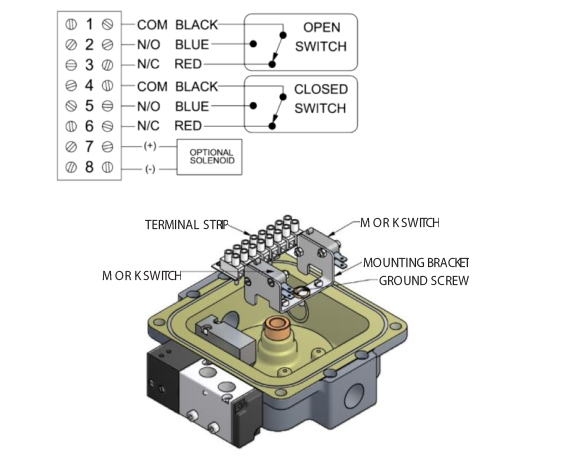

TopWorx閥位開關 TX系列的傳感器:基本功能
每個tx系列單元配備2或4個可調目標，可用范圍在45°和90°之間。對于正常的作用應用，
紅色代表關閉，綠色代表打開。對于反向動作單位，顏色代碼將被顛倒。在執行器或閥門總成上安裝后，
目標必須設定。
正常的行為
1. 將閥門全CW旋轉到關閉位置。
2. 扭扭紅色靶或按要求移動金屬靶CW或CCW，使開關接合(測試請參閱具體開關部分)
以及關于交換機類型的確認信息)。
3.將閥門全CCW旋轉到開啟位置。
4. 扭扭綠色靶或按要求移動金屬靶CW或CCW，使開關接合(詳見具體開關部分)
關于您的開關類型的測試和確認信息)。
反向的行為
1. 將閥門全CW旋轉到開啟位置。
2. 扭扭紅色靶或按要求移動金屬靶CW或CCW，使開關接合(測試參照具體開關部分)
以及關于交換機類型的確認信息)。
3.將閥門全CCW旋轉到關閉位置。
4. 扭扭綠色靶或按要求移動金屬靶CW或CCW，使開關接合(詳見具體開關部分)

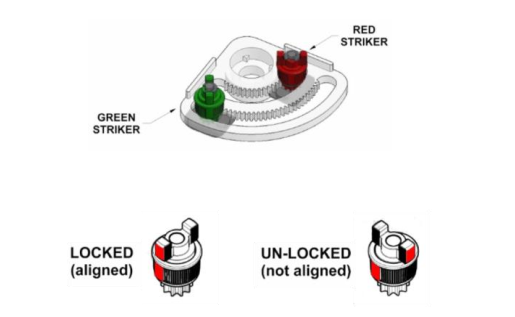

設置開關解鎖綠色和紅色目標。行程時執行器開啟和關閉，以確保其行程中無阻塞。當致動器到達所需位置后，擰動凸輪上的旋鈕，直至開關閉合，鎖定目標。紅色旋鈕是關的，綠色旋鈕是開的。Push來設置目標不需要被“解鎖”。行程時執行器開啟和關閉，以確保其行程中無阻塞。當執行器到達所需位置后，推動目標，直到開關完成，釋放目標。對于開關角度小于45度或大于90度的開關，請咨詢工廠以獲得正確的配置。

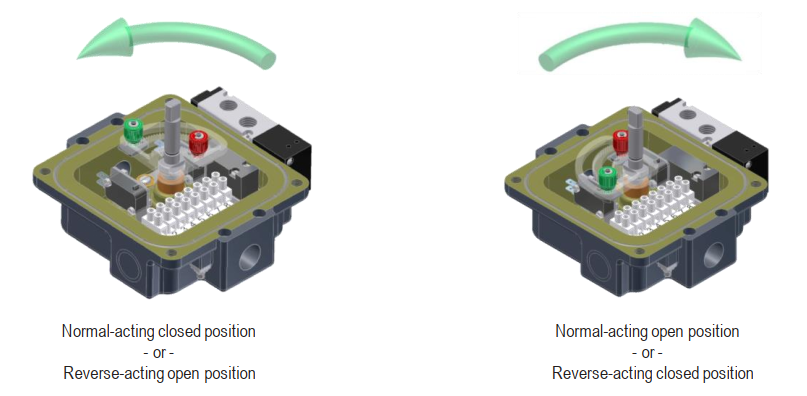

正常和反向的作用
當工藝閥門關閉時，正常作用為順時針(CW)，當工藝閥門打開時，逆時針(CCW)。過程閥門開啟時反向作用為全CW，過程閥門關閉時反向作用為CCW。
指示器圓頂組件設計用于適應正常和反向作用單元。當該裝置反向作用時，指示頭組件必須旋轉。

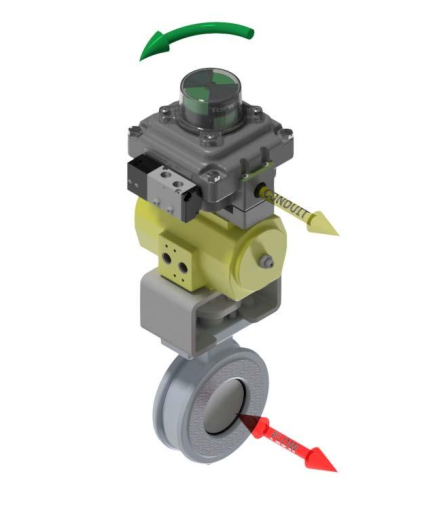

下面的圖像顯示了一個與工藝閥門平行的TopWorx TM裝置，處于關閉位置。
頂部的綠色箭頭表示開啟閥門的“正常作用”方向。這是標準的朝向，除非另有說明，否則你的設備將按照這種方式操作。
TopWorx閥位開關 TX系列的安裝說明
1. 拆卸裝置的上部外殼，以便接近目標凸輪總成。
2. 將設備按您想要安裝的方向放在安裝表面以上。旋轉軸使閥瓣對準執行器槽。在某些情況下，它可能是必要的旋轉軸上的目標凸輪以允許裝配。對于大多數單位，目標c am是被保證的帶壓縮彈簧。簡單地抓住凸輪，推下，并按要求重新調整凸輪。在一些裝置上，目標凸輪是固定與卡環。對這些單位，去底座總成的軸需要改變方向。一旦移出底座總成，拆卸固定目標凸輪的卡環，并根據需要旋轉。
3.使用時要小心，不要允許軸上有不適當?shù)妮S向(推力)負載。
4. 在緊固安裝組件硬件之前，循 *-環閥門幾次。這允許軸在小齒輪槽或聯軸器自中。
5. 總是使用健全的機械實踐時，扭矩下來的硬件或制造氣動連接。詳細信息請參閱集成氣動控制閥部分有關氣動連接的信息。
6. 該產品與塑料插頭一起裝運在導管入口，以保護內部部件在運輸和搬運過程中產生的碎片。這是我們的責任接收和/或安裝人員提供適當?shù)拿芊庋b置，以減少當儲存在室外或安裝時，碎片或濕氣的侵入。
7. 安裝程序或終端用戶有責任按照要求安裝本產品電氣規范或其他地區規范定義適當實踐
TopWorx閥位開關 TX系列的傳感器:基本功能
每個tx系列單元配備2或4個可調目標，可用范圍在45°和90°之間。對于正常的作用應用，
紅色代表關閉，綠色代表打開。對于反向動作單位，顏色代碼將被顛倒。在執行器或閥門總成上安裝后，
目標必須設定。
正常的行為
1. 將閥門全CW旋轉到關閉位置。
2. 扭扭紅色靶或按要求移動金屬靶CW或CCW，使開關接合(測試請參閱具體開關部分)
以及關于交換機類型的確認信息)。
3.將閥門全CCW旋轉到開啟位置。
4. 扭扭綠色靶或按要求移動金屬靶CW或CCW，使開關接合(詳見具體開關部分)
關于您的開關類型的測試和確認信息)。
反向的行為
1. 將閥門全CW旋轉到開啟位置。
2. 扭扭紅色靶或按要求移動金屬靶CW或CCW，使開關接合(測試參照具體開關部分)
以及關于交換機類型的確認信息)。
3.將閥門全CCW旋轉到關閉位置。
4. 扭扭綠色靶或按要求移動金屬靶CW或CCW，使開關接合(詳見具體開關部分)
設置開關解鎖綠色和紅色目標。行程時執行器開啟和關閉，以確保其行程中無阻塞。當致動器到達所需位置后，擰動凸輪上的旋鈕，直至開關閉合，鎖定目標。紅色旋鈕是關的，綠色旋鈕是開的。Push來設置目標不需要被“解鎖”。行程時執行器開啟和關閉，以確保其行程中無阻塞。當執行器到達所需位置后，推動目標，直到開關完成，釋放目標。對于開關角度小于45度或大于90度的開關，請咨詢工廠以獲得正確的配置。
