上泰PH計PC-3110的pp電極和保護管的組裝方法
2022/5/14 14:16:30??????點擊：
上泰PH計PC-3110的pp電極和保護管的組裝方法-感測電極及電極保護管的組合
1上泰PH計電極纜線剝線方法
a. 透明中-心軸線外層披覆導電橡皮層與金屬網層，剝線時先將金屬網線層剝離捲成如圖示之金屬網線並加上熱縮套管，且務必將透明中-心軸線外之導電膠皮層依上圖方式剝離。
b. 纜線延伸到主機，除專用的接線盒外，中間不能有 接點，需直接將纜線的透明中心軸線接到主機背面的 GLASS 接點，金屬網線接到 Ref.接點。
2. 先將（ H）感測電極頭適當潤濕，以方便穿入（ I）橡膠電極座內，下沿露出約 5cm。
3. 將套好之（ I）橡膠電極座套回（ G） PP 電極保護管內，並將（ J） PP 管保護套鎖緊。
4. 將（ H）感測電極之纜線穿過（ D）圓形接線盒下蓋及（ C）電纜固定頭 MG16A，將（ D）圓形接線盒下蓋壓緊套住（ G） PP 電極保護管。
注意： (F)O 形環需正確套入(G)PP 電極保護管溝槽內。
5. 預留 15cm 纜線於 PP 管內後將（ C）電纜固定頭 MG16A 鎖緊，並於上方預留（ H）感測電極之纜線約 12~14cm 後，依電極纜線剝線方法剝線。 (電纜固定頭 MG16A 務必鎖緊，以達F水xiao果)
6. 將電極中-心軸端子固定在圓形接線底座 1 號端子座上，將電極網線端子固定在 3 號端子座上。
7. 延長纜線穿過（ D）圓形接線盒下蓋上的（ E）電纜固定頭 MG16A，並將其鎖緊，留 12~14cm 在盒內剝線。 (電纜固定頭 MG16A 務必鎖緊，以達F水的xiao果)
8. 延長導線中-心軸在 1 號端子座與電極中-心軸並接，延長纜線網線固定在 3 號端子座與電極網線並接，鎖緊（ A）圓形接線盒上蓋，完成組裝。
注意： (B)O 形環需正確置於(D)圓形接線盒下蓋。
固定架組裝方式：
1. 將（ C）電極架固定板套在（ D） L 型固定架上。
2. 將（ A）電極保護管 U 形環套在（ B） PP 電極保護管上。
3. 將 1.和 2.項的組合品用（ E）塑膠螺絲鎖緊固定。
3 上泰PH計電極PP 電極保護管及 L 型固定架安裝尺寸說明:
8-26-7：塑膠電極固定架
塑膠材質： PP
使用溫度不得高于： 80°C
1上泰PH計電極纜線剝線方法

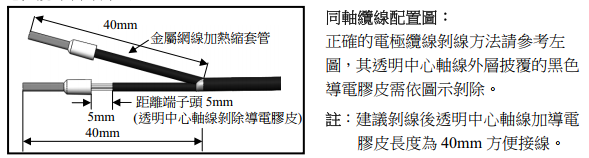

a. 透明中-心軸線外層披覆導電橡皮層與金屬網層，剝線時先將金屬網線層剝離捲成如圖示之金屬網線並加上熱縮套管，且務必將透明中-心軸線外之導電膠皮層依上圖方式剝離。
b. 纜線延伸到主機，除專用的接線盒外，中間不能有 接點，需直接將纜線的透明中心軸線接到主機背面的 GLASS 接點，金屬網線接到 Ref.接點。

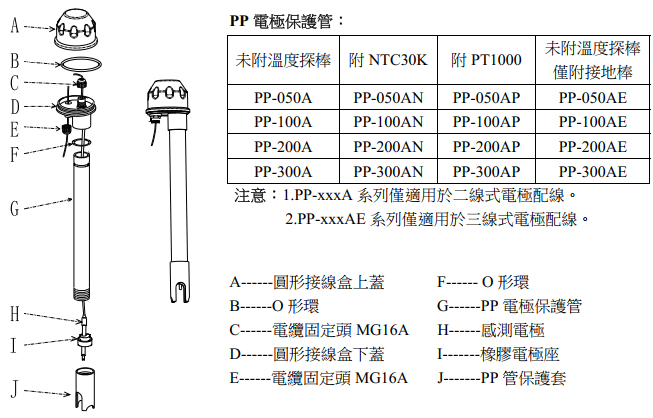

2 PP 電極保護管組裝方式 :
2. 先將（ H）感測電極頭適當潤濕，以方便穿入（ I）橡膠電極座內，下沿露出約 5cm。
3. 將套好之（ I）橡膠電極座套回（ G） PP 電極保護管內，並將（ J） PP 管保護套鎖緊。
4. 將（ H）感測電極之纜線穿過（ D）圓形接線盒下蓋及（ C）電纜固定頭 MG16A，將（ D）圓形接線盒下蓋壓緊套住（ G） PP 電極保護管。
注意： (F)O 形環需正確套入(G)PP 電極保護管溝槽內。
5. 預留 15cm 纜線於 PP 管內後將（ C）電纜固定頭 MG16A 鎖緊，並於上方預留（ H）感測電極之纜線約 12~14cm 後，依電極纜線剝線方法剝線。 (電纜固定頭 MG16A 務必鎖緊，以達F水xiao果)
6. 將電極中-心軸端子固定在圓形接線底座 1 號端子座上，將電極網線端子固定在 3 號端子座上。
7. 延長纜線穿過（ D）圓形接線盒下蓋上的（ E）電纜固定頭 MG16A，並將其鎖緊，留 12~14cm 在盒內剝線。 (電纜固定頭 MG16A 務必鎖緊，以達F水的xiao果)
8. 延長導線中-心軸在 1 號端子座與電極中-心軸並接，延長纜線網線固定在 3 號端子座與電極網線並接，鎖緊（ A）圓形接線盒上蓋，完成組裝。
注意： (B)O 形環需正確置於(D)圓形接線盒下蓋。
固定架組裝方式：

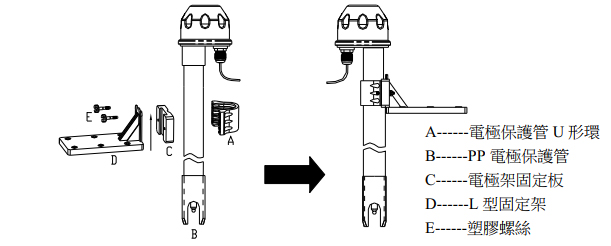

1. 將（ C）電極架固定板套在（ D） L 型固定架上。
2. 將（ A）電極保護管 U 形環套在（ B） PP 電極保護管上。
3. 將 1.和 2.項的組合品用（ E）塑膠螺絲鎖緊固定。

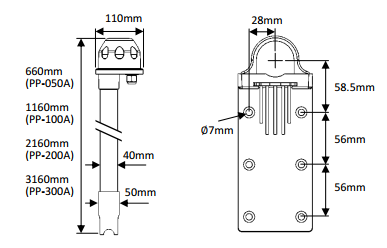

3 上泰PH計電極PP 電極保護管及 L 型固定架安裝尺寸說明:
8-26-7：塑膠電極固定架使用溫度不得高于： 80°C
